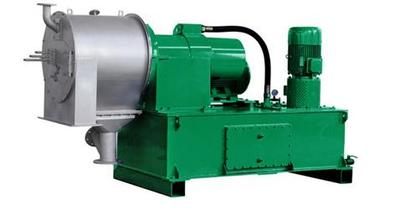

HR/HY自动卧式活塞推料离心机

简要描述:自动卧式活塞推料离心机具有自动连续操作、连续卸料、生产能力高、对晶粒破碎小、可洗涤滤饼等传统优点外,还具有高的固体回收率、低滤渣含湿量、结构紧凑、无峰值负荷、干燥快、振动小等特点。并且该机与物料接触的零部件均采用不锈钢制造,因此耐蚀性好。

  • 产品型号:HR/HY
  • 厂商性质:生产商
  • 更新时间:2022-08-30
  • 访  问  量:3480

详细介绍

产品结构和特点:
  HR系列双级活塞推料离心机主要由供油系统、机座、推料机构、轴承组合、转鼓、筛网、机壳及电控柜等零部件组成。推料机构、转鼓、筛网等零部件通过轴承组合支撑在机座上。供油系统亦由机座支撑,内含冷却器,机壳通过轴承座支撑在机座上。整个回转体通过三角胶带与主电机皮带轮连接。电控柜为一单独系统。主机全速运转后,悬浮液通过进料管进入分配盘上,在离心力作用下,悬浮液均匀的分布在一级转鼓的筛网上,液相经筛网间隙和转鼓壁孔甩出转鼓,而固相则被截留在筛网上形成环状滤饼层。一级转鼓旋转并沿轴向往复远动,将滤饼沿转鼓的轴向向前推动,经二级转鼓前的集料槽卸出。

产品用途:
  HR系列自动卧式活塞推料离心机具有自动连续操作、连续卸料、生产能力高、对晶粒破碎小、可洗涤滤饼等传统优点外,还具有高的固体回收率、低滤渣含湿量、结构紧凑、无峰值负荷、干燥快、振动小等特点。并且该机与物料接触的零部件均采用不锈钢制造,因此耐蚀性好。

结构图:

1.机座 2.油路系统
3.油泵电机 4.主电动机
5.冷却器 6.复合油缸
7.传动皮带 8.机座
9.机壳 10.堆料
11.筛网 12.双级转鼓
13.进料管 14.机盖
15.洗涤管 16.集料槽
17.固相出口 18.气液分离器
19.混泥土基础 20.隔振器

HY型卧式活塞推料离心机属于卧式离心机的一种,这种离心机采用卧式的结构,增大离心机内部空间,下面详细介绍下该离心机。
工作原理与产品结构如下:
主电机带动转鼓全速旋转,物料由进料管连续引入,均匀分布到转鼓内段滤网壁上,在离心力作用下,液相物穿过滤网和转鼓壁滤孔排出转鼓,经机壳排液管排出机外,固相物截留在转鼓内,形成环形滤饼层。推料盘与转鼓同速旋转的同时,在活塞推动下,连续轴向往复运动,推动滤饼层间歇不断地向转鼓外端移动排出转鼓,从前机壳底部排出机外。

HY系列离心机是一种卧式活塞推料、连续操作过滤式离心机。能在全速运转下,连续进行进料、分离、洗涤、卸料等工序。具有连续操作、运转平稳、操作简便、生产能力大、洗涤效果好、滤饼含湿率较低等特点。适合分离含固相物粒度大于0.1mm,浓度大于40%的悬浮液。适用于化工、化肥、制碱、制盐等行业,特别适用于碳酸氢铵、氯化铵、芒硝、棉花籽酸洗等固液分离。


一些需要主要的事项:

1、技术参数以产品说明书为准。
2、洽询时,请顾客详细赐告物料特性参数及工况条件要求。
3、根据顾客的特殊需要,我们可以采取个性化的设计与制造:
材质:物料接触部分材质可为普通不锈钢、特殊不锈钢或钛合金等。
电机型式:可采用普通型或防爆型单速电机等。
滤网间隙宽度选择范围:0.1-0.4mm。
可按GMP规范设计、制造。
可商定其它技术要求。
